SMPM (SubMiniature Push-on Micro) forseglet stik er et miniaturiseret RF-stik med fuld escapement, semi-escapement og let hul, designet til højfrekvente, kompakte rum og lette applikationer. Det er et push-on-stik, der almindeligvis bruges i kommunikations- og elektronisk udstyr, der kræver lav vægt, høj pålidelighed og lille størrelse. SMPM-stik har høj signaloverførselskvalitet og kan give god elektrisk ydeevne.
Grundlæggende struktur:
SMPM-J type luftforseglet RF koaksialstik består af tre dele: ydre leder, glasmedium og indre leder, den grundlæggende struktur er vist i figuren nedenfor:
Vigtigste tekniske parametre:
| Elektriske egenskaber | ||||
| Karakteristisk impedans | 50Ω | Frekvensområde | DC~40GHz | |
| Dielektrisk modstandsspænding | 500 Vrms | Isoleringsmodstand | 2000 mio Ω | |
| Spænding VSWR | <1,4 | Indføringstab | ≤0,05 √f dB(GHz) | |
| Materiale og mekaniske, miljømæssige egenskaber | ||||
| Beklædning | Lavbar legering/forgyldt | Pins | Lavbar legering/forgyldt | |
| Isoleringsmedium | Glas | Konnektors holdbarhed | Fuld flugt | 100 gange |
| Lækagerate | ≤1,01325×10 ⁹ Pa ·m³/s | optisk hul | 1000 gange | |
| Driftstemperatur | -65℃~165℃ | |||

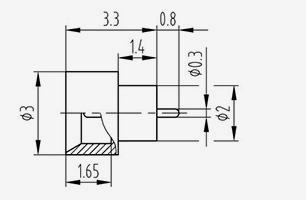

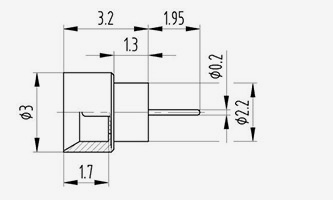

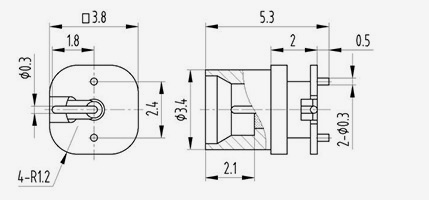

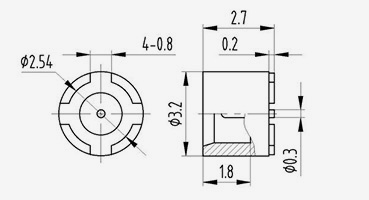

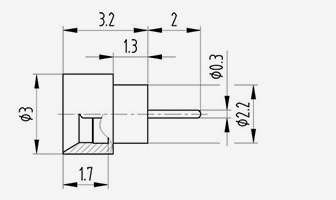

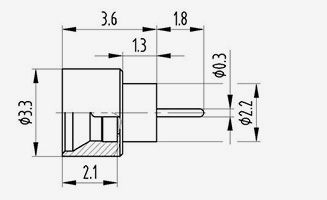

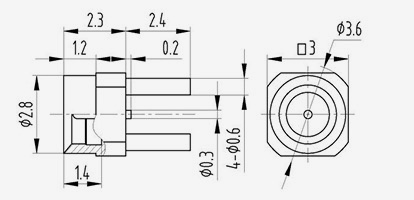

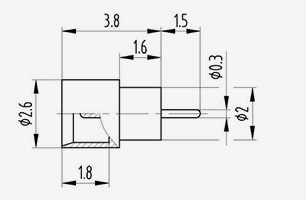

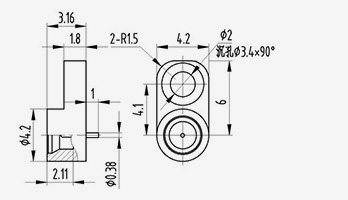

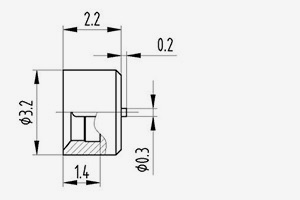

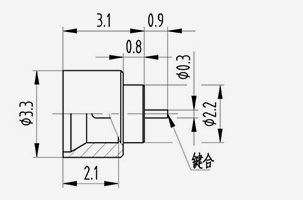

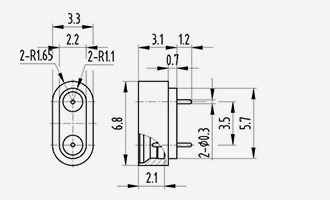

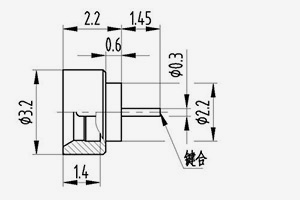

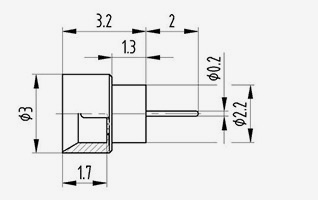

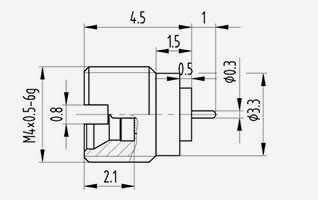

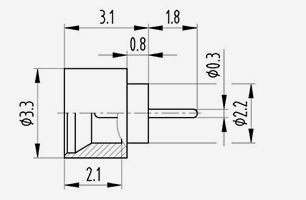

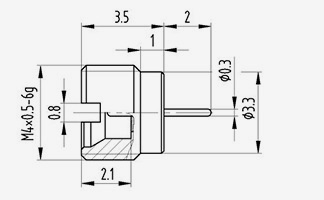

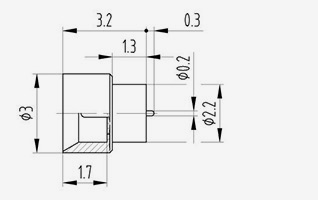

Interface Størrelse:
SMPM-J-type luftforseglede RF-koaksiale stik har to grænsefladeformer: fuld escapement og blottet hul. Ved modelnavngivning angiver F fuld escapement og
S betyder lyshul. Grænseflademålene er opdelt i standardgrænseflademål og korte grænseflademål, som begge kan kombineres med stik af typen SMPM-K.
Standard grænsefladestørrelse:
Korte grænsefladedimensioner:

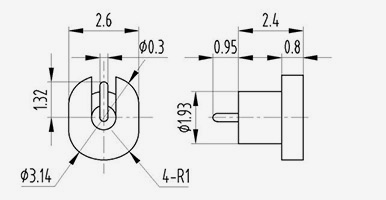

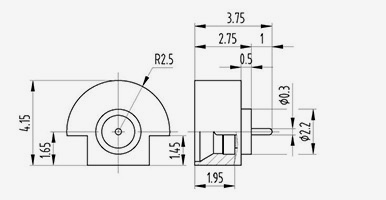

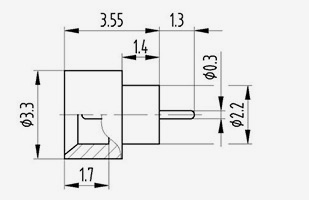

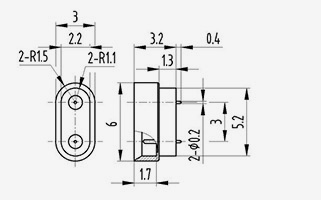

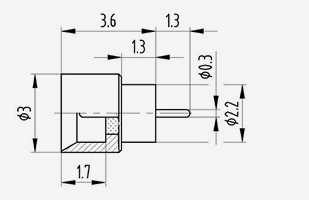

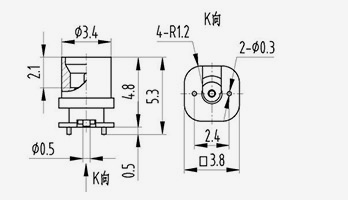

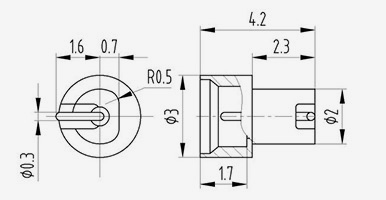

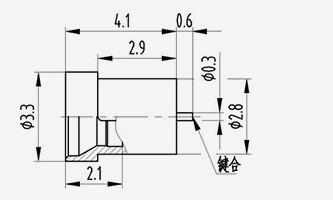

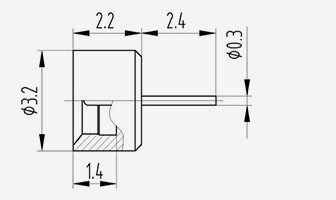

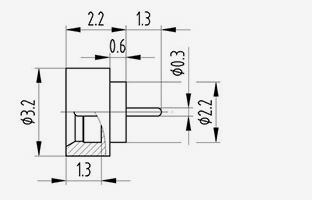

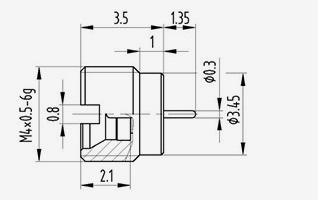

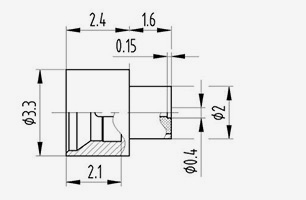

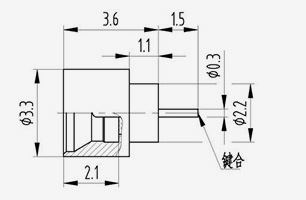

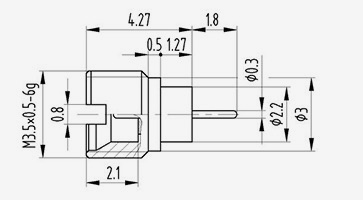

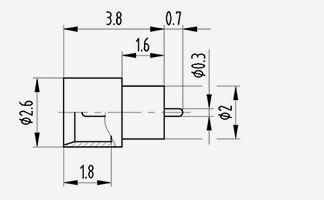

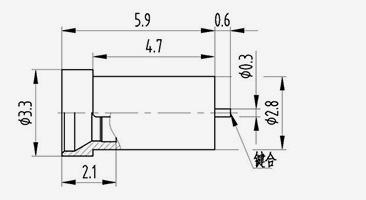

| Model | Bemærkninger |
| SMPM(M)-JYD3S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD5S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD8F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD10F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD12S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD13F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD14F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD15F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD16S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD17S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD18S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD19S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD20F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD21S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD22F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD23S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD24F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD25F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD26F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD27S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD28S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD29F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD30S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD31F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD32F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD33S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD34S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD35S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD36S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD37S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD38S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD39S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD41S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD42S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD43F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD44F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD45S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD46S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD60F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD61F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD62F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JYD63S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD64S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD65S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JYD66S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JHD1S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JHD2F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JHD3F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JHD4F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JHD6F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JHD21F | Fuld spærring |
| Model | Bemærkninger |
| SMPM(M)-JFD1S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JWSD1S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JWSD8 |
| Model | Bemærkninger |
| SMPM(M)-JWSD9S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JWSD10S | Glat boring |
| Model | Bemærkninger |
| SMPM(M)-JSD1S | Glat boring |
