SMP-J type hermetisk RF koaksialstik har karakteristika af hermetisk emballage og kan pakkes og svejses på rørskallen eller enhedspanelet. Skallen og den indre leder af dette produkt er lavet af Kovar-legeringsmateriale, og overfladen kan være belagt med hårdt guld eller blødt guld; isoleringsmediet er lavet af glas sintret ved høj temperatur, og dielektricitetskonstanten er omkring 4. Det har fordelene ved lille størrelse, let vægt, hermetisk tætning, høj pålidelighed osv. Det bruges mest i lejligheder med tætningskrav eller specielle krav til produktvolumen og vægt og er velegnet til intensiv installation.
Grundlæggende struktur:

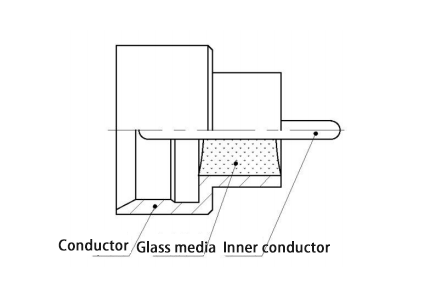

SMP-J-type luftforseglet RF-koaksialstik består normalt af tre dele: ydre leder, glasmedium og indre leder, og den grundlæggende struktur er vist i figuren.
Når den blottede del af produktets indre leder er forbundet ved indføring eller overfladesvejsning, kan endefladen af inderlederen fremstilles som et sfærisk hoved; når den blottede del af produktets inderleder er forbundet ved limning, kan inderlederens endeflade fremstilles som et fladt hoved eller siden af den blottede del af inderlederen kan fræses.
Vigtigste tekniske parametre:
| Elektriske egenskaber | ||||
| Karakteristisk impedans | 50Ω | Frekvensområde | DC~40GHz | |
| Dielektrisk modstandsspænding | 500 Vrms | Isoleringsmodstand | 2000 mio Ω | |
| Spænding VSWR | <1,4 | Indføringstab | ≤0,05 √f dB(GHz) | |
| Materiale og mekaniske, miljømæssige egenskaber | ||||
| Beklædning | Lavbar legering/forgyldt | Pins | Stik Thorium | Delegerbar legeret guldbelægning |
| Isoleringsmedium | Glas | Konnektors holdbarhed | Fuld tilbageholdelse | ≥100 gange |
| Lækagerate | ≤1,01325×10 ⁹ Pa ·m³/s | Begrænset tilbageholdelse | ≥500 gange | |
| Driftstemperatur | -65℃~165℃ | Glat boring | ≥1000 gange | |
Interface dimensioner:

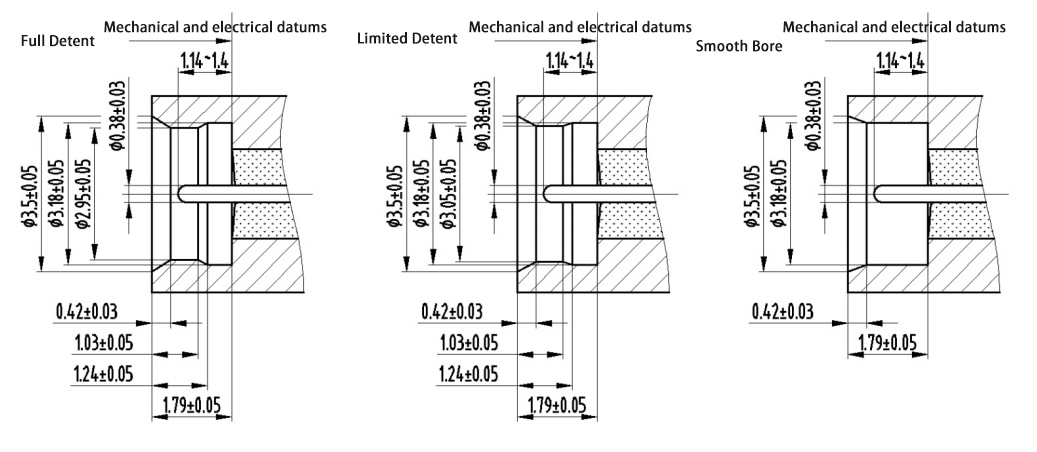

SMP-J type luftforseglede RF koaksiale stik har tre grænsefladeformer: fuld escapement, halv escapement og let hul. Ved navngivning af modellen betyder F fuld escapement, L betyder halv escapement, og S betyder let hul. Grænseflademålene er opdelt i standardgrænseflademål og korte grænseflademål, som begge kan kombineres med stik af typen SMP-K.

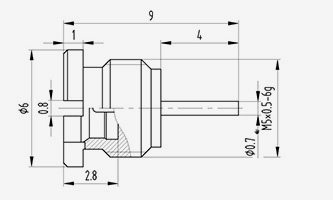

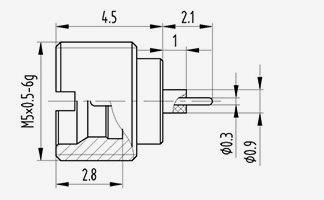

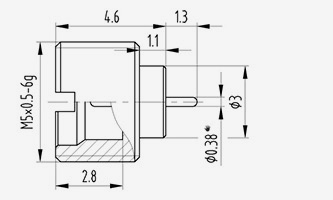

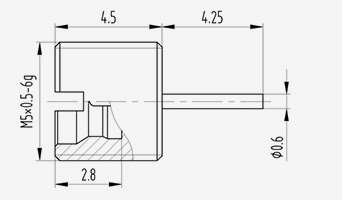

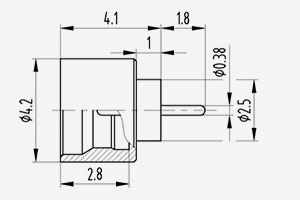

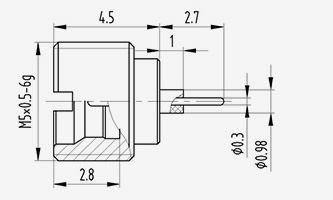

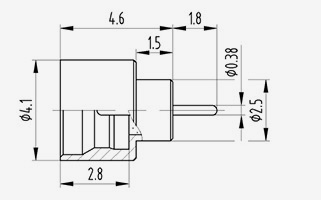

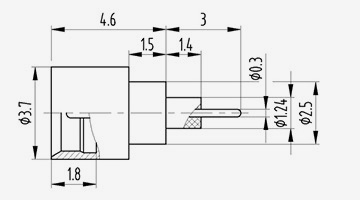

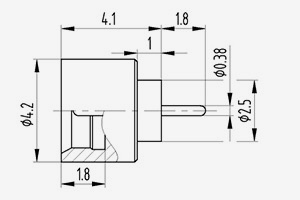

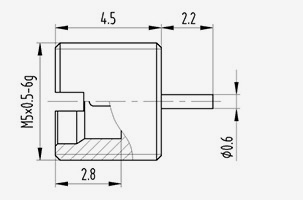

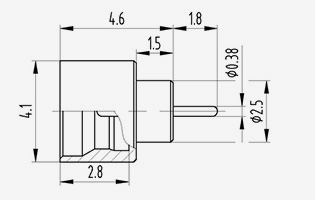

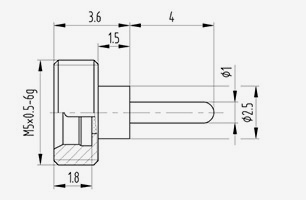

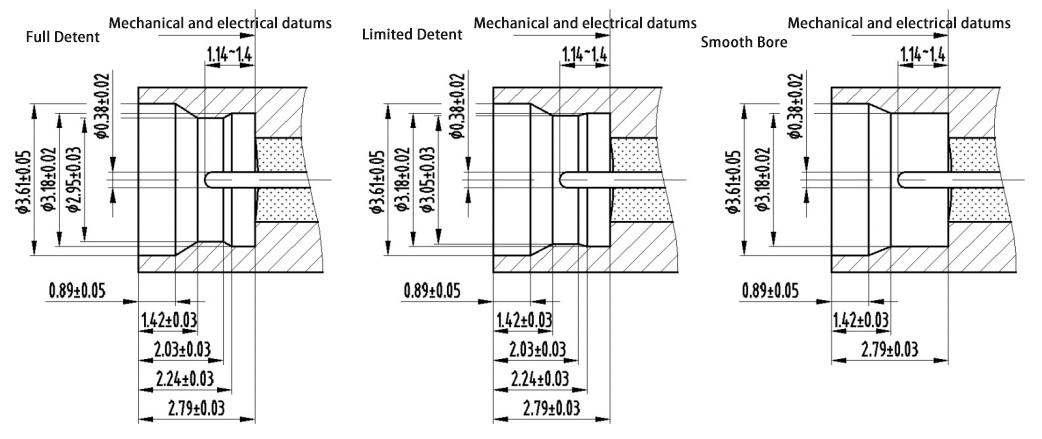

Standard grænsefladestørrelse:

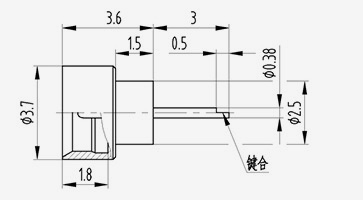

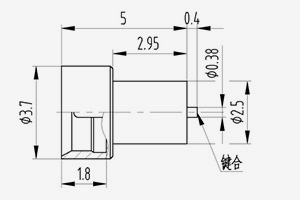

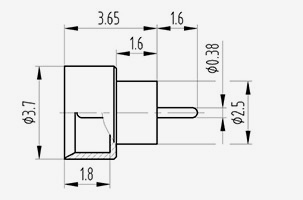

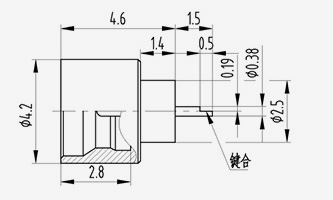

Kort grænsefladestørrelse:

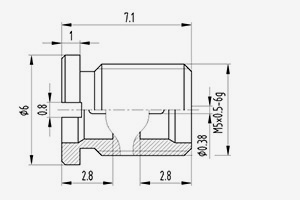

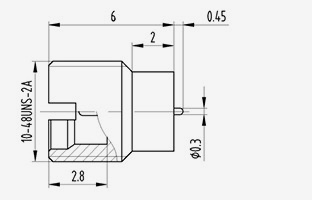

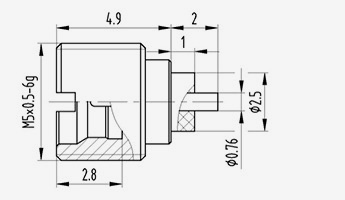

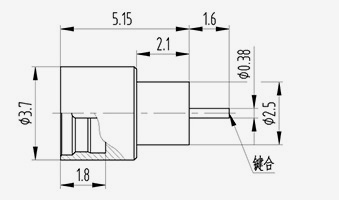

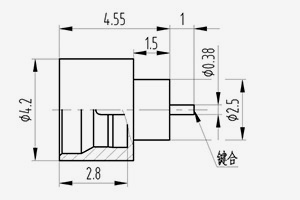

| Model | Bemærkninger |
| SMP(M)-JYD3S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD6L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD12L | Fuld spærring |
| Model | Bemærkninger |
| SMP(M)-JYD13F | Fuld spærring |
| Model | Bemærkninger |
| SMP(M)-JYD14L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD17S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD19L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD22S | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD23S | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD24S | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD25L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD26L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD27L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD28L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD29L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD30L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD31L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD32F | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD33L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD34L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD35L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD37L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD41L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD42S | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD43L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD44L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD45L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD46L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD47L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD48L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD49L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD50S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD51L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD52S | Glat boring |

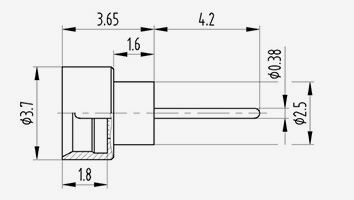

| Model | Bemærkninger |
| SMP(M)-JYD53L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD54S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD55L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD57S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD80L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD81L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD82L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD83F | Fuld spærring |
| Model | Bemærkninger |
| SMP(M)-JYD84S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD85S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD86L | Begrænset tilbageholdelse |

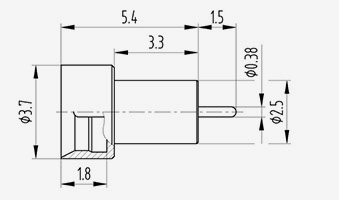

| Model | Bemærkninger |
| SMP(M)-JYD87S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD88L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD89L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD90L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD91L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD92L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD93S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYD94L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD95L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD96L | Begrænset tilbageholdelse |
| Model | Bemærkninger |
| SMP(M)-JYD97S | Glat boring |
| Model | Bemærkninger |
| SMP(M)-JYJ1S | Glat boring |
