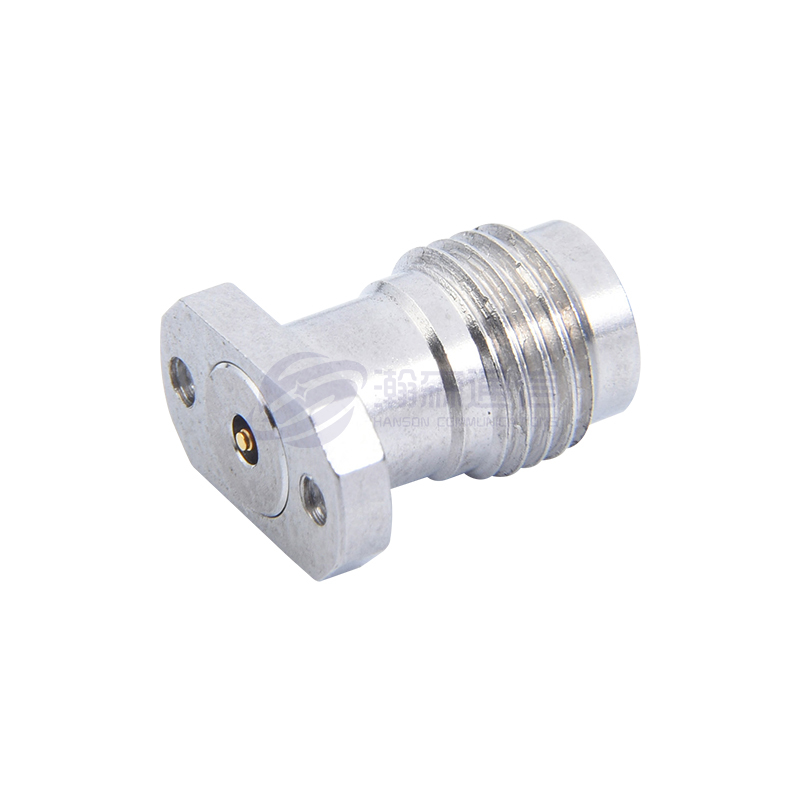

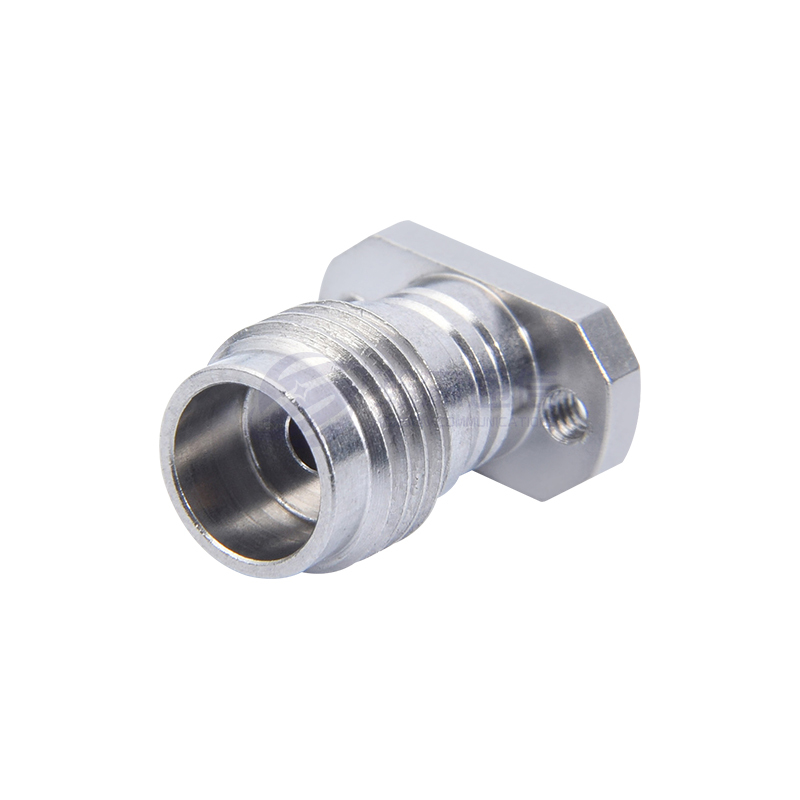

2,4 mm-seriens stik er et højfrekvent RF-stik designet til højpræcision, højfrekvente applikationer, især til signaltransmissionsbegivenheder, der kræver et transmissionsfrekvensområde på 40 GHz eller endnu højere. Det er et ideelt valg til at levere højtydende signalforbindelser i mikrobølgefrekvensbåndet, højhastighedskommunikation og præcisionstest- og målefelter.
Vigtigste tekniske specifikationer:
◆ Karakteristisk impedans: 50Ω
◆ Frekvensområde: DC-50GHz
◆ Isolationsmodstand: ≥5000MΩ
◆ Dielektrisk modstå spænding: 500V(rms)
◆ Spændings stående bølgeforhold (VSWR): ≤1,35
◆ Parringscyklusser: 500 gange

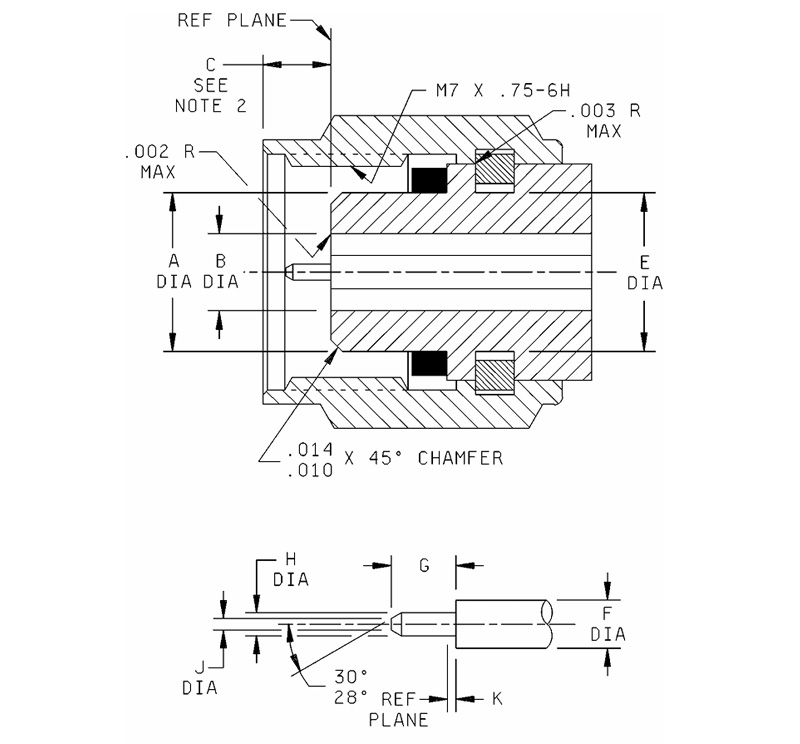

| Bogstav | Millimeter (tommer) | |
| Minimum | Maksimum | |
| EN | 4.725 (.186) | 4,75(.187) |
| B | 2.393 (.094) | 2.408(095) |
| C | 1,85 (0,073) | 2,45 (0,096) |
| E | 4,75(.187) | 4,85(.191) |
| F | 1.035(.0407) | 1,05 (0,0413) |
| G | 1,34 (0,053) | 1,45 (0,057) |
| H | 0,498(.0196) | 0,523 (0,0206) |
| J | ---------- | 0,25(.010) |
| K | 0,00 (0,000) | 0,08 (0,003) |
Bemærkninger:
1. Gevindlængden er fra enden af koblingsmøtrikken, minimum 4,37 mm (0,172 tomme), 0,63 mm (0,025 tomme)±0,25 mm (0,010 tomme).
2. Med koblingsmøtrik spændt fremad.
3. Dimensioner er i millimeter.
4. Inch-pund-ækvivalenter er kun givet til orientering.
5. Modboring minimum 7 mm (0,276 tomme).

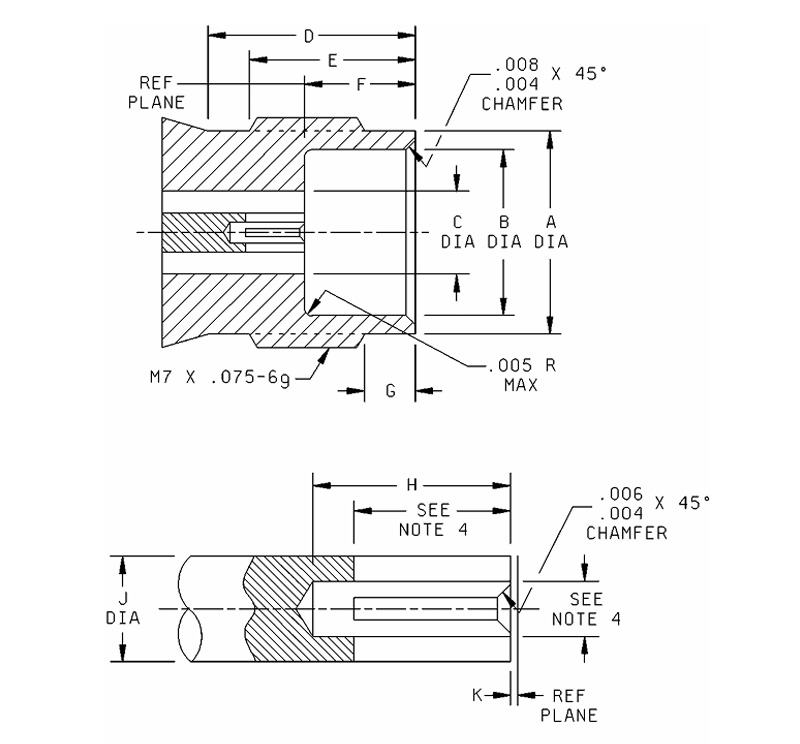

| Bogstav | Millimeter (tommer) | |
| Minimum | Maksimum | |
| EN | 4.725 (.186) | 4,75 (187) |
| B | 2.393 (.094) | 2.408 (.095) |
| C | 1,85 (0,073) | 2,45 (0,096) |
| E | 4,75(.187) | 4,85 (.191) |
| F | 1.035(.0407) | 1,05 (0,0413) |
| G | 1,34 (0,053) | 1,45 (0,057) |
| H | 0,498 (0,0196) | 0,523(.0206) |
| J | -------- | 0,25 (0,010) |
| K | 0,00(0,000) | 0,08 (0,003) |
Bemærkninger:
1. Gevindlængden er fra enden af koblingsmøtrikken, minimum 4,37 mm (0,172 tomme), 0,63 mm (0,025 tomme)±0,25 mm (0,010 tomme).
2. Med koblingsmøtrik spændt fremad.
3. Dimensioner er i millimeter.
4. Inch-pund-ækvivalenter er kun givet til orientering.
5. Modboring minimum 7 mm (0,276 tomme).
