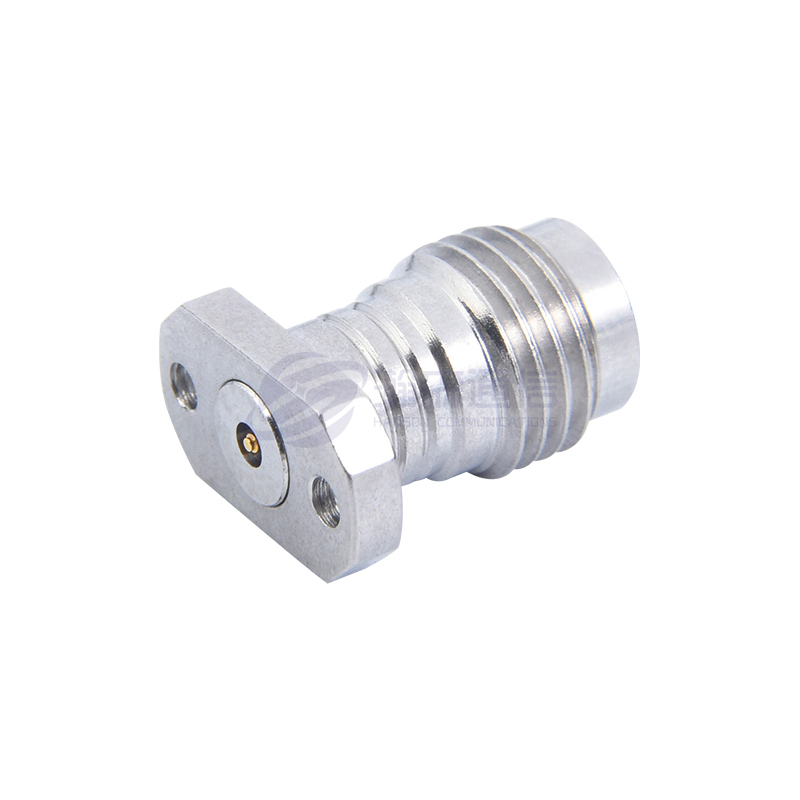

1,85 mm RF koaksialt stik

Beskrivelse:

1,85 mm-seriens stik (også kendt som 1,85 mm RF-stikket) er et højtydende radiofrekvensstik (RF), der primært bruges i applikationer, der kræver høj frekvens, høj præcision og lavt tab, især i signaltransmission ved 26,5 GHz eller højere. Det er et kompakt design af SMA-seriens stik, der giver en mindre størrelse og højere frekvensydelse sammenlignet med andre højfrekvente stik, såsom V Type (2,92 mm) eller K Type (1,0 mm).

Parameter:

Vigtigste tekniske specifikationer:
◆ Karakteristisk impedans: 50Ω
◆ Frekvensområde: DC～67GHz
◆ Isolationsmodstand: ≥3000MΩ
◆ Dielektrisk modstå spænding: 500V(rms)
◆ Spændings stående bølgeforhold (VSWR): ≤1,30
◆ Parringscyklusser: 500 gange

Spørge

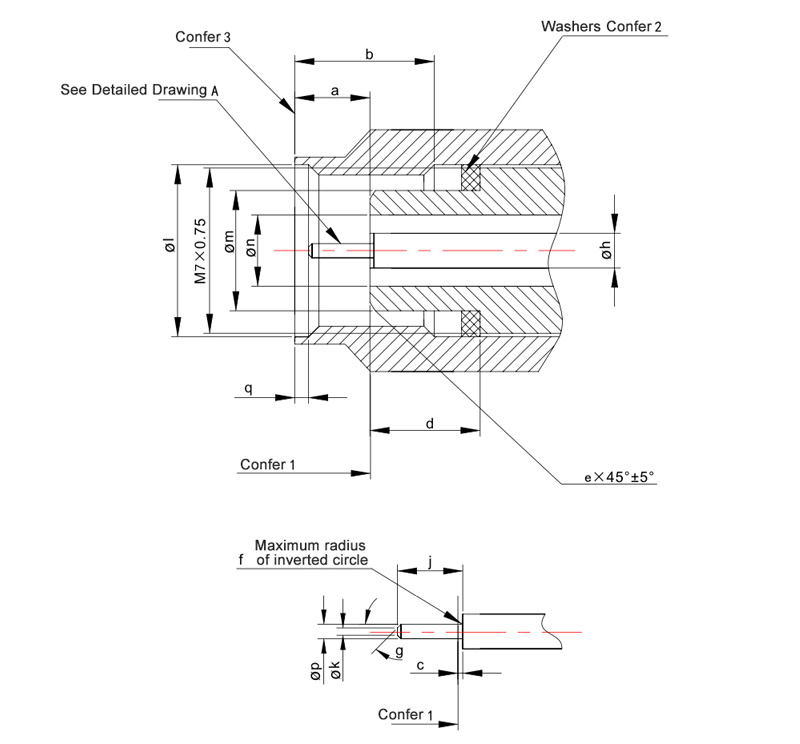

  • 1,85 mm Series J-enck Kont-enkter Connector Interface

Størrelse mm i
mi max mi max
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0,002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
s 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Bemærkninger:
1. Mekaniske og elektriske referenceflader.
2. Skiver efter behov til klasse 1-stik.
3. Forbindelsesmøtrikker med forskudt fremad.

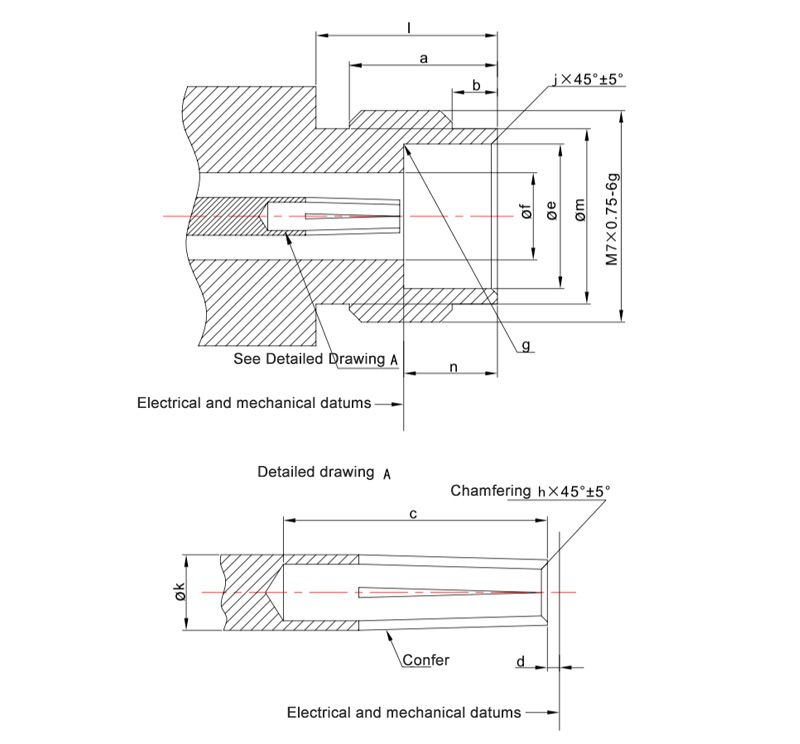

  • 1,85 mm Series Jack Kontakter Connector Interface

Størrelse mm i
mi max mi max
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 - 0.104 -
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g - R0,130 - R0,005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 - 0.236 -
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Bemærkninger:
Strukturen af ​​fatningskontaktstykket er vilkårlig. Ved sammenkobling med stifter med diametre på 0,498 mm til 0,523 mm, skal dimensionerne opfylde krav til refleksionskoefficient, sammenkoblingsegenskaber og konnektors holdbarhed.

1,85 mm SERIES

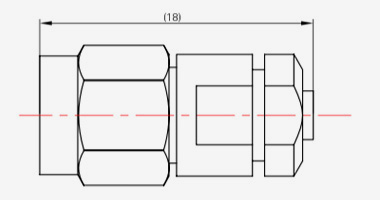

  • 1,85-JB1
    1,85-JB1
    Model Kabeltype
    1,85-JB1 SFT-50-1,670-047

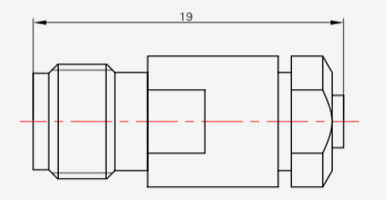

  • 1,85-KB1
    1,85-KB1
    Model Kabeltype
    1,85-KB1 SFT-50-1,670-047
